Hummer 的通信机制

—— 一个跨端框架应该要怎么通信？

世界上有很多跨端框架，有自己把底层渲染的工作都包了的，那个叫 Flutter，有那种把小程序装进 App，用 Webview 搞定页面的，用小程序框架来实现跨端的，这个滴滴内部自研有一个，叫星河。

还有一种更为常见，就是在 Android 和 iOS 都实现一套 UI和基础类，然后开发者只需要编写一套业务代码就能给两端用，这种有ReactNative，Weex，还有今天我要说的 Hummer。

在开发需求的过程中，有一些问题常常萦绕在我的头脑中：

在 Native 侧需要做什么工作，才能把TypeScript 代码运行起来？

或者问得更具体点：

一个 Hello world 的文字怎么才能通过几行 TypeScript 代码，就能显示到手机屏幕上？

初始化Hummer：安装引擎

像汽车一样，想让Hummer运行，车子先要有引擎

[Hummer startEngine:nil];

这行代码做了什么？

加载所有已经导出的类

什么叫「导出的类 Exported Class」？指的是那些在 Native 侧已经写好了，TypeScript 代码可以使用的类。导出的方法，导出的属性同理。

那什么叫加载呢？就是把这些Native 类起一个objc 的类名，再起一个 js 类名，然后放入一个 dictionary 中，这样既可以通过 objc 类名获取到这个类，也能通过 js 类名获取到这个类。一类，两名。就像给我家的仆人起一个中文名玛丽，起一个英文名 Mary，那既可以通过「玛丽」呼唤她，也可以通过「Mary」呼唤她。
加载所有导出的方法和属性
确定导出类的父类关系

比如我们已经加载了 ABCD 四个导出类，那其中的 A 类可能是继承B 类的，那么就要把这个父类关系给记录下来，记录在 A 类的superClassReference属性中即可（注意这里确定的是js组件的继承关系，比如 Text 继承自 View）

点火的结果是我们得到了一个 HMExportManager ，它里边有许许多多加载好的类、方法和属性。这时Hummer 已经有了动力来源了。

好像忘了点东西？

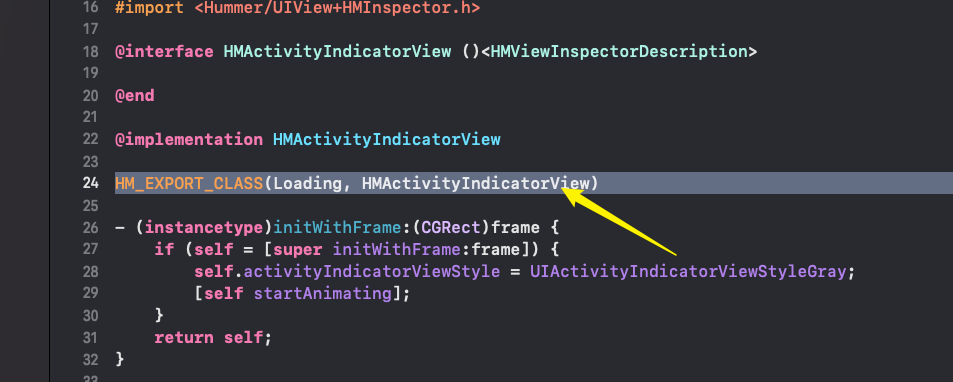

在开始的开始，导出类是哪里来的？ 我没有写导出的代码，那一定是Hummer 自己写的，神奇的事情发生在这里（我们随便找个类）

点进去看实现：

用到了__attribute__((section(“name”))) ,这个编译属性，改变了数据的存储特性。也就是说通过魔法一般的代码，我们得以在编译链接的时候就把对应的结构体（也就是 HMExportStruct）写到可执行文件 Mach-O 中，在后续的初始化代码中能读出来。

ARM 文档在这里，有兴趣就点去看看吧。
used 参数是告诉编译器：不管我用不用都不需要优化掉这个函数。这里有一篇文章讲了怎么使用这个编译属性

于是我们的疑惑得以解开了：

举个栗子🌰给观众朋友们整明白点：
我们在 .m 文件中写下 HM_EXPORT_CLASS(Loading, HMActivityIndicatorView)，
就足以让编译器把对应的 __hm_export_class_Loding__ 结构体写到 Mach-O 文件中，最后在startEngine 的时候就能获取到对应的导出类。

准备控制器：执行 JS 代码的必要条件

通过 startEngine，我们的 Hummer 项目在客观上有了上路奔驰的能力，但是，还没有一个操作系统，没有油门、方向盘、换挡杆等一系列跟车子交流的能力，我们无法（从 JS 侧）控制Hummer框架。

所以这时我们还需要初始化这个「中间者」，它就是：

HMJSContext：跨端层，负责 Native 和 JS 之间的通信。

// HMViewController.m
- (void)renderWithScript:(NSString *)script {
   ...
    //渲染脚本之前 需要注册bridge
    HMJSContext *context = [HMJSContext contextInRootView:self.hmRootView];
    self.context = context;
   ...

    //执行脚本
    [context evaluateScript:script fileName:self.URL];
   ...
}

初始化 HMJSContext ，有五件事情要做

读取 Hummer bundle 文件中的 builtin.js 文件
初始化 HMJSCExecutor（这个是 context 的核心，作用后面讲）
执行 builtin.js
把 Native 端的类信息（startEngine 的时候生成的），包装成 JS 兼容的格式
把上面包装的信息注册到 JS 侧

 先做个结论：HMJSContext 初始化之后，车子就有了方向盘，就有了点火器，就有了油门，有了一切该有的，只要来个人就能把这辆车开起来了。

然后我们再细看这五件事情。虽然有五件，但是只有两件事需要说

初始化 HMJSCExecutor
执行 builtin.js

可以把HMJSCExecutor 看做是HMJSContext的打手，嫡系，核心下属，因为Executor，听名字就知道，就是负责 execute的，「执行 JS 代码，以及监听 JS 调用 Native 的回调。」

来看看它的初始化函数

- (instancetype)init {
...
    // 共用一个 JS 环境
    if (!virtualMachineRef) {
        virtualMachineRef = JSContextGroupCreate();
    }
...
    [HMExecutorMap setObject:self forKey:[NSValue valueWithPointer:_contextRef]];

    // 注入对象

    // 生成 JS 字符串
    JSStringRef hummerCallString = JSStringCreateWithUTF8CString("hummerCall");
    JSStringRef hummerCreateString = JSStringCreateWithUTF8CString("hummerCreate");
    ...
    JSObjectRef globalThis = JSContextGetGlobalObject(_contextRef);

    // 创建 C 函数的 bridge
    JSObjectRef nativeLoggingHookFunction = JSObjectMakeFunctionWithCallback(_contextRef, NULL, &nativeLoggingHook);
    JSObjectRef inlineHummerCallFunction = JSObjectMakeFunctionWithCallback(_contextRef, NULL, &hummerCall);
    ...
    JSValueRef exception = NULL;

    // 把 bridge 绑定到 JS 环境的 Global 对象上, 后面可以通过 globalThis.method() 来调用这里绑定好的函数
    JSObjectSetProperty(_contextRef, globalThis, nativeLoggingHookStringRef, nativeLoggingHookFunction, kJSPropertyAttributeReadOnly | kJSPropertyAttributeDontDelete, &exception);
    JSObjectSetProperty(_contextRef, globalThis, hummerCallString, inlineHummerCallFunction, kJSPropertyAttributeReadOnly | kJSPropertyAttributeDontDelete, &exception);
    ...
}

JSObjectMakeFunctionWithCallback：把 C 函数的 callback 注册到 JS 侧，比如JS 调用hummerCall时，就会直接调用 C 函数「hummerCall」

一句话概括就是：注册了一些 C 函数给 JS。

等等，写到这儿我已经有点迷糊了，简单概括一下

Hummer 有了引擎之后，我们需要有一个HMJSContext来控制它，于是就得去初始化这玩意儿：创建一个HMJSCExecutor，注册了一些 C 函数给 JS。

OK，我们继续。

那接下来就是说说注册的都是些什么函数？

hummerCall：js 侧调用 Native方法（类方法和成员方法）
hummerCreate：创建Native对象，并返回 js 指针来持有这个对象
hummerGetProperty：（获取对象的属性值）
hummerSetProperty：（设置对象的属性值）
hummerCallFunction：（调用闭包函数 closure）

这五个函数，都会在执行 builtin.js 文件的时候使用到。所以注意看index.ts，HummerBase.ts，injectClassModel.ts这几个文件

不管是hummerCall 还是hummerGetProperty、hummerSetProperty，他们都调用了下面这个函数：

- (JSValueRef)hummerGetSetPropertyWithArgumentCount:(size_t)argumentCount
                                          arguments:(const JSValueRef _Nonnull[])arguments
                                           isSetter:(BOOL)isSetter {

    1. 判断是类方法还是成员方法
    2. 根据 arguments 获取到 target, method 和 methodSignature
    3. 组装成 NSInvocation 并转发消息
    4. 返回结果
  }

这就是 HMJSCExecutor 的初始化工作。

初始化 HMJSContext 的第二件值得一说的事

执行 builtin.js。

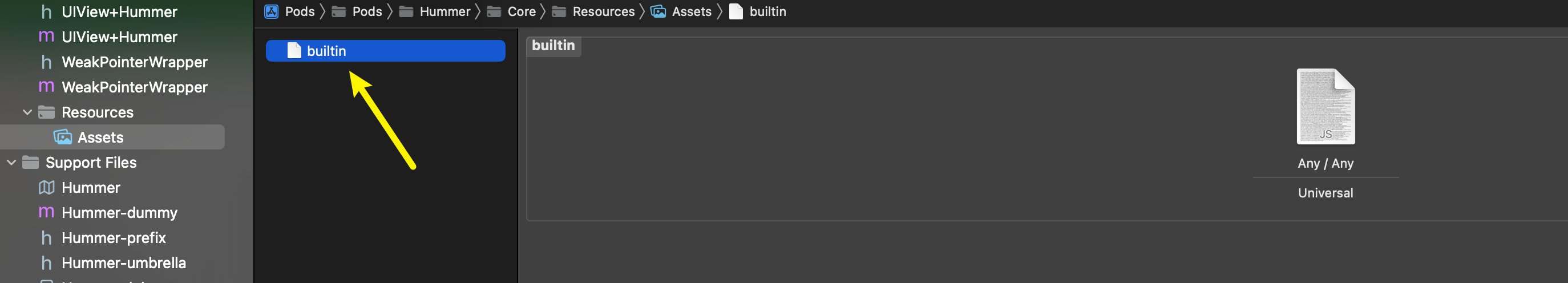

找一下，发现在这儿

但是这个打开一看，您猜怎么着？混淆过的，看不了。那怎么办呢？把 Hummer 工程一整个 clone 下来，整这个路径：Hummer/iOS/builtin/src/。

底下有若干个文件，据可靠消息，这几个文件就是混淆后的 builtin.js 文件

index.ts

这个文件是给 globalThis 注册很多方法，但是没有调用，比如hummerLoadClass （这个是个非常重要的方法，执行完了 builtin.js 后，Native 侧又特地调用了这个 hummerLoadClass，在HMJSContext#init ）

hummerLoadClass 的作用是：将Native导出类的信息全部注册到 JS 侧。入参就是一个 JSON 字符串，在HMJSContext#init() 的倒数第二行可以看到具体的执行代码

HummerBase.ts

据说是所有注册到 js 侧的类的基类

injectClassModel.ts

上面的hummerLoadClass 注册信息时，循环调用injectClassModel 方法来完成注册的。调用一次，注册一个导出类的信息。

export default function injectClassModel(jsClassName: string, classModel: ClassModel, classModelMap: Record<string, ClassModel | undefined | null>): typeof HummerBase | undefined {

    let jsClass = HummerBase
    if (isNotEmptyString(classModel.superClassName) && classModelMap[classModel.superClassName]) {
        if (typeof globalThis[classModel.superClassName] !== 'function') {
            //  0. 有父类并且父类没有注入则先注入父类
            const innerLoaderClassModel = classModelMap[classModel.superClassName]
            if (innerLoaderClassModel) {
                const superClass = injectClassModel(classModel.superClassName, innerLoaderClassModel, classModelMap)
                if (superClass) {
                    jsClass = superClass
                }
            }
        } else {
            jsClass = globalThis[classModel.superClassName]
        }
    }
    jsClass = class extends jsClass { }
    classModel.methodPropertyList?.forEach(methodPropertyModel => {
        // 这里是重点，但是没看懂
        const prototypeOrClsss = methodPropertyModel.isClass ? jsClass : jsClass.prototype
        // 注入方法
        if (methodPropertyModel.isMethod) {
            prototypeOrClsss[methodPropertyModel.nameString] = function (...args: unknown[]) {
                if (isOfType<HummerBase>(this, '_private')) {
                    // 之前在 Native 给 globalThis 注册的 hummerCall 在这时候派上用场了
                    return globalThis.hummerCall(this._private, jsClassName, methodPropertyModel.nameString, ...args)
                } else {
                    // 类方法调用
                    return globalThis.hummerCall(jsClassName, methodPropertyModel.nameString, ...args)
                }
            }
        } else {
            Object.defineProperty(prototypeOrClsss, methodPropertyModel.nameString, {
                // getter setter 注册
                get: function (this: HummerBase | unknown) {
                    if (isOfType<HummerBase>(this, '_private')) {
                        return globalThis.hummerGetProperty(this._private, jsClassName, methodPropertyModel.nameString)
                    } else {
                        return globalThis.hummerGetProperty(jsClassName, methodPropertyModel.nameString)
                    }
                },
                set: function (this: HummerBase | unknown, newValue: unknown) {
                    if (isOfType<HummerBase>(this, '_private')) {
                        return globalThis.hummerSetProperty(this._private, jsClassName, methodPropertyModel.nameString, newValue)
                    } else {
                        return globalThis.hummerSetProperty(jsClassName, methodPropertyModel.nameString, newValue)
                    }
                }
            })
        }
    })
    // 给 jsClass 添加 name 属性，值是 jsClassName（比如 'Text'）
    Object.defineProperty(jsClass, 'name', { value: jsClassName })
    // 将 jsClass 挂载到 globalThis 上
    globalThis[jsClassName] = jsClass

    return jsClass // 不返也行，反正也没用
}

终于：执行 JS 代码

等执行了 builtin.js, 再执行 JS 函数 hummerLoadClass，Hummer 这车引擎有了，控制器方向盘油门什么的也齐了，可以开车上路，执行业务开发者写的 ts 代码了，比如：

import {Hummer,View, Text} from '@hummer/hummer-front'
class RootView extends View {
  constructor() {
    super();
    this.style = {
      width: '100%',
      height: '100%',
      alignItems: 'flex-start',
      justifyContent: 'center'
    }
    this.initElement()
  }

  initElement(){
    this.appendText('~ Hello Hummer ~')
  }

  appendText(message:string){
    var text = new Text()
    text.style = {
      fontSize: 20,
    }

    text.text = message
    this.appendChild(text);
  }
}

// 根页面渲染
Hummer.render(new RootView());

总结

我们收拾一下思路，问出一个可以概括本篇文章的问题：

如何实现一个跨端框架？

首先，你要在 Native 侧要实现很多很多个类，这样js 侧才有东西可以调用。不仅要实现，还得把这些类信息记录下来放到一个对象中，在运行的时候 js 侧通过这个对象能找到这些类。

其次，你要创建 js 侧调用 Native的口子，要把某些必不可少的 C 函数注册到 js 侧，执行 Hummer 内置的builtin.js ，把 js 环境倒腾好。js 侧要只能有哪些类，并且能调用这些类，创建 Native 对象，跟 Native 对象交互。

此时，跨端框架已经准备好运行业务代码了。

参考文档

跨端框架 Hummer 通信机制 - iOS 版（滴滴内部资料）
__data在编译阶段处理协议
Using attribute((section(“name”))) to place code and data（就那个宏的文档）
Calling a C Function From JS
